Mapsource is
het routeprogramma van Garmin dat je standaard ontvangt bij
een Garmin GPS systeem. Mapsource maakt het mogelijk om jouw
ideale route vooraf te bepalen. Enorm handig en leuk wanneer
je de auto of motor gebruikt voor een mooie toertocht.
Met Mapsource
maak je vooraf de gewenste route op de computer, waarbij je
talloze tussenpunten, ”waypoints”, kunt aangeven. Hierdoor kun
je zeer nauwkeurig de route uitstippelen die je wilt gaan
rijden. Aangezien je vaak niet gebruik wilt maken van alleen
een begin –en eindpunt tijdens je auto of motorrit is Mapsource het
ideale programma om te gebruiken om een route te maken voor je GPS systeem. Daarnaast kun je ook eenvoudig via Mapsource de gereden
route opslaan op je computer en delen met anderen.
Mapsource is in de basis zeer gebruiksvriendelijk en eenvoudig
te gebruiken. Iedereen die over enige basiskennis van
computers beschikt kan direct aan de slag gaan. Het programma
werkt zeer eenvoudig, doordat je stapsgewijs jouw ideale route
creëert. Echter de mogelijkheden met Mapsource zijn oneindig
door de vele opties, dus wil je alles over het programma wilt
leren of lezen kun je de bronnen onderaan het artikel
raadplegen voor meer informatie.
Een zeer
beknopte samenvatting over de wijze waarop het programma
Mapsource werkt lees je hieronder.
Het begint allemaal bij het bepalen van het begin –en
eindpunt. Dit kan op diverse detailniveaus, bijvoorbeeld door
de adressen aan te geven of op te zoeken. Vervolgens maak je
hier een ‘’waypoint’’ van, wat staat voor een digitaal
tussenpunt. Ook kun je een specifiek symbool aan toevoegen
waardoor de waypoints duidelijker worden aangegeven,
bijvoorbeeld het vlaggetje als eindpunt. Vervolgens kies je
hoe de route tussen de 2 punten moet verlopen. Hierbij kun je
van talloze functies gebruikmaken die de route specifieker of
juist eenvoudiger maken. Ook hier kun je weer diverse
waypoints toevoegen en allerlei symbolen gebruiken. De kaarten
worden direct gekoppeld aan de route zodat je zeer nauwkeurig
de route kan bepalen.
Als basis voor elke goede GPS route is het noodzakelijk dat je
goed weet welke de instellingen zijn waarmee je de route
maakt.
We zullen de basis hierna uitleggen aan de hand van een simpel
voorbeeld.
Stap 1:
Open Mapsource door de icoon aan te klikken.
Als je meerdere GPS’en of over meerdere kaartversies beschikt
is het noodzakelijk eerst uit te maken in welke kaartversie je
de route gaat maken.
De Streetpilot III, 2610 en 2650 maken
gebruik van City Navigator, de GPS V en de GPSMAP 196 hebben
City Select als basis, de eMap gebruikt dan weer Metro Guide.
Als je slechts over één GPS of over één kaartversie
beschikt kan je deze stap overslaan.
Ik ga de route nu maken in
City Select v5. Dit kan bij u anders zijn. Zie de afbeelding
hiernaast.
Stap 2:
Klik op de Zoom Tool (vergrootglas) en selecteer met deze Tool
(linkermuisknop ingedrukt houden) de regio waar u de route
wenst te starten.
Verder inzoomen of uitzoomen kan je door de linker of de
rechter muistoets te klikken (Bv 1:1000 m)
Stap 3:
Klik nu op de Hand Tool
(handje) en verschuif de kaart zo dat het midden van de
Crosshair (die kan je activeren in het menu File en dan Show
Crosshair aan vinken) de plaats waar je wil starten aanduid.
Stap 4:
Gebruik nu de schaalbalk om in
te zoomen naar een aannemelijke schaal waarop je duidelijk de
straten kan zien, zelf gebruik ik schaal 200 m.
Deze schaal hebben we nodig om er voor te zorgen dat ons
beginpunt, waarvoor we een waypoint maken, mooi op de weg
ligt.
Stap 5:
Om het waypoint aan te maken gebruik je de Waypoint Tool
(groen vlagje).
Deze knop aanklikken en verplaats de muiscursor naar de
gewenste plaats.
Stap 6:
Als je de juiste startplaats hebt bepaald klik je met de
rechtermuisknop op de plaats waar je wil starten en waar je
aldus het waypoint wenst te plaatsen.
Na de klik opent automatisch een venster “Waypoint
Properties”.
In dit venster kan je de naam van het waypoint aanpassen naar
bijvoorbeeld “start”.
Klik dan op OK.
Stap 7:
Om een route te maken gebruiken we de Route Tool (paarse
lijntjes met drie zwarte puntjes).
Met de muis ga je op dit icoontje staan en klik met de
linkermuisknop.
Nu beweeg je de muis naar het daarnet gemaakte Waypoint en je
klik (opnieuw met de linkermuisknop) op de Waypoint.
Stap 8:
Als je nu met de muis beweegt zie je een zwarte lijn tussen je
Waypoint en de muiscursor. Het komt er nu op aan om de juiste
weg te kiezen waar je heen wilt.
Als je die gevonden hebt klik met de linkermuisknop op de
plaats waar je langs wil. Mapsource heeft nu naast het reeds
bestaande Waypoint een Routepoint gemaakt.
Een Routepoint is net als een Waypoint een zwart bolletje maar
een Routepoint staat nooit vermeld in de linkerkolom bij de
lijst van de Waypoints.
Als je Routepoint plots een nummer krijgt toegekend, dan mag
je er vrijwel zeker van zijn dat je niet mooi op de weg klikte
en je route dus zal afwijken.
Een van de meest voorkomende oorzaken hiervan is een te grote
schaal willen gebruiken. Bij het maken van een route breng je
de schaal op maximum 700m.
Stap 9:

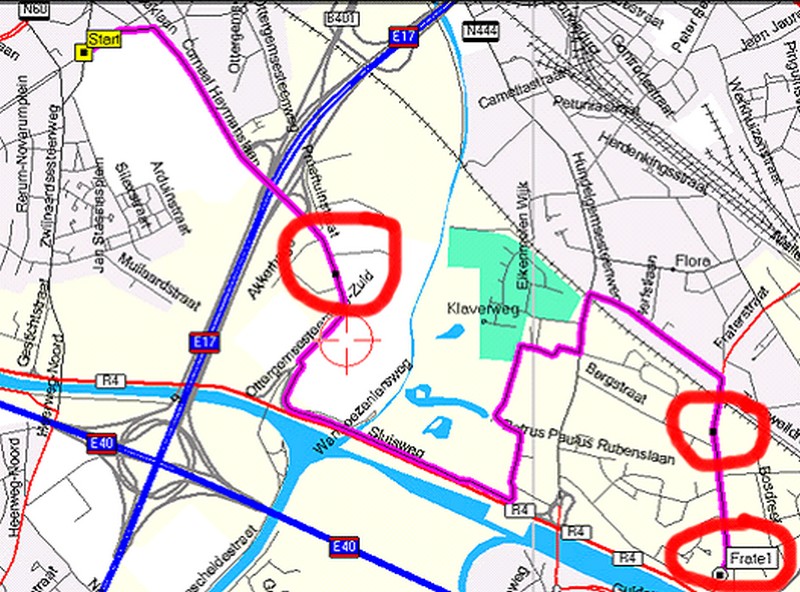

Als je tot hiertoe juist was
zal je stukje route er uitzien als op de foto hier naast.
Op dezelfde manier, met de Route Tool, klikken we verder op de
wegen waar we langs willen.
Mapsource maakt bij elke klik een Routepoint aan en gaat
automatisch de route tussen de punten aanmaken.
Stap 10:
Nu we al een beetje een beeld hebben van onze route gaan we
die voor een stukje aanpassen en de route verplaatsen naar een
andere weg.
Hier voor gebruiken we de Selection Tool (pijltje).
Stap 11:
We gaan nu op de route staan met de Selection Tool, neem wel
de plaats waar de route wil verplaatsen en klik met de
linkermuisknop op de route.
De route is nu in geel aangeduid en je zit de naam van de
route staan (vb Start to Frate1)
Stap 12:
Als je nu nog eens klikt komt
er een nieuw zwartpuntje dat je nu over het scherm kan
bewegen, aan beide kanten van dit puntje zie je twee zwarte
lijnen die tonen je een vogelvlucht verbinding tussen de twee
dichtste Route- of Waypoints en je muiscursor.
Stap 13:
We verplaatsen nu het stukje route naar de straat waar we
langs willen en klikken met de linkermuisknop op de weg.
Stap 14:

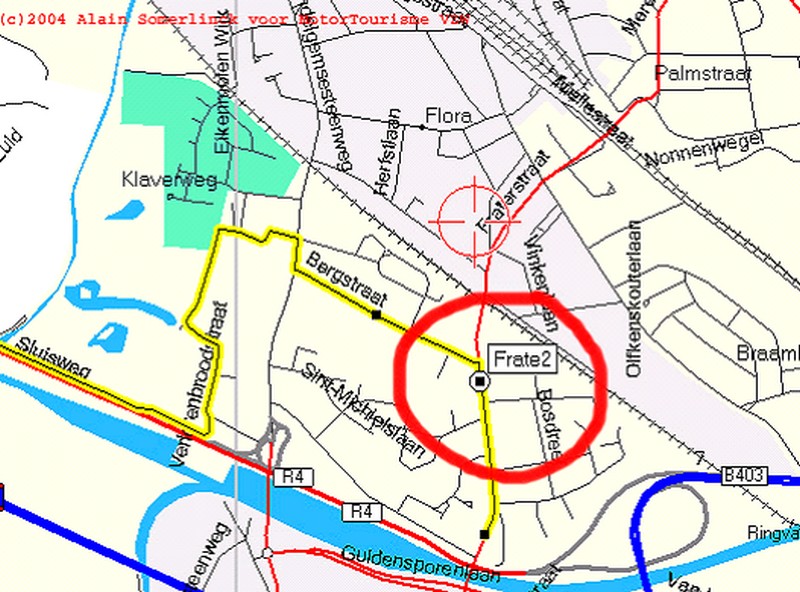

We hebben nu onze route in het midden een stukje veranderd
maar we hebben nu wel een ander probleem. Als je naar de
afbeelding hieronder kijkt zie je in de rode cirkel, dat ons
volgende Routepoint links op de weg ligt terwijl wel eigenlijk
rechtsaf willen.
Als we dit niet aanpassen zal de GPS ons eerst linksaf sturen
en dan onmiddellijk vragen om te keren en de juiste weg te
vervolgen.
Stap 15:
We gaan opnieuw gebruik maken van de Selection Tool en klikken
op het foute punt.
Let wel de route moet hiervoor een gele kleur hebben en niet
paars.
Opnieuw zien we de zwarte vogelvlucht lijnen naar de dichtste
Routepoints.
Stap 16:
Nu gaan we met de muis een beetje naar beneden tot op de in
geel aangeduide route, net onder het kruispunt.
Opnieuw klikken we met de linkermuisknop op de gewenste
plaats.
Stap 17:
We zien nu dat onze route weer
vlot verder loopt zonder nutteloos linksaf te draaien.
Stap 18:
Om nu verder te kunnen gaan met het maken van onze route maken
we GEEN gebruik meer van de Route Tool maar gaan we verder met
de Select Tool.
We klikken met het pijltje op het laatste of het verste punt
in onze route en kunnen verder een nieuwe weg selecteren zolas
beschreven in stap 9.
Nog enkele tips:
Als je tijdens het verder maken van de route aan een eindpunt
van de route bent kan je op Esc. drukken. De route lijnen
verdwijnen dan. Verder gaan met die route kan door Stap 18 te
volgen.
Wil je een route maken ga weer naar de Route Tool en je start
automatisch een nieuwe route.
Tijdens het maken van een route kan je makkelijk veranderen
van tool, zo wissel je tussen de Hand Tool om de kaart te
verschuiven en ga je terug naar de Route Tool of de Select
Tool om verder aan de route te bouwen.
Om het voor mensen met oudere GPS toestellen ook mogelijk te
maken om jouw routes te rijden zonder al te veel aanpassingen,
gebruik je best maximum 50 Route- en Waypoints per route. Dit
aantal kan je nakijken in de linkerkolom onder het tabblad
“Routes” als je dan onderaan de balk even verschuift naar
rechts zie je op het einde het aantal gebruikte punten staan.
LET OP Mapsource noemt deze kolom Waypoints maar niet alle
punten zijn echte Waypoints ook de Routepoints zijn in deze
kolom bijgeteld.
Vergeet ook niet voor je een route gaat rijden even na te gaan
of je wel de juiste kaarten in je GPS hebt zitten. Kaarten kan
je selecteren met de Map Tool (geel vijfhoekje). De kaarten
stuur je naar je GPS via een USB kabel die je GPS met de
computer verbind.
ga naar het tabblad 'Bewerken', dan naar 'Voorkeuren',
dan naar 'Routebepaling'
zet 'routestijl' op 'automatische' routebepaling
gebruiken
vink aan in 'probeer te vermijden': onverharde weg,
u-bochten (pas op: op alpenpassen worden serpentines soms
als u-bochten gezien), carpoolstroken, seizoensafhankelijke
wegafsluitingen (pas op: in de alpen probeert hij dan passen
te vermijden)
zet 'berekeningsstijl' op 'snellere tijd'
zet 'wegselectie' op 3e streepje van links
zet 'rijsnelheden' op (van boven naar beneden) 75, 85,
70, 75, 30
Een instelling als hierboven wordt veel gebruikt bij
motorroutes.
Hou er wel rekening mee dat je dan veel kleine weggetjes
tegenkomt. Vervelend hè?
is de route alleen voor jezelf? dan zo weinig mogelijk
viapunten maken.
is de route (ook) voor anderen dan duidelijk (veel) meer
viapunten maken, zoveel dat de route bij herberekenen niet
ergens anders neergelegd kan worden. Maar houdt een maximum
aan van 100 (nog veiliger: 75), meer kunnen sommige oudere
navi's niet aan.
Als je een reeds bestaande route elders vandaan
haalt/krijgt dan is de kans groot dat die route op een andere
kaartversie is gemaakt dan jouw kaartversie. Jouw navi kan dan
niks beginnen met die route. Je zult die route dus eerst
moeten herberekenen (= aanpassen aan jouw kaartversie).
sla de ontvangen file op in een map op je pc
maak van die file een kopie en ga met die kopie het
onderstaande doen
open de file in Mapsource
klik op de 'routes' tab
klik met de rechter muisknop op de route en kies
'geselecteerde route op kaart weergeven'
klik met de rechter muisknop op de route en kies 'route
eigenschappen'
zet (evt) het vinkje uit bij 'automatisch een naam
toewijzen'
geef de route een nieuwe naam (bv. 'blabla'), die nieuwe
naam kun je later altijd nog aanpassen, kies daarna 'OK'
klik met de rechter muisknop op de route en kies
'plakken'
als je alles goed hebt gedaan zie je nu de originele
route én de gekopieerde route genaam 'bla bla'
klik met de rechter muisknop op de route genaamd
'blabla', kies 'Route Eigenschappen' en geeft de route een
andere kleur, kies 'OK'
klik met de rechter muisknop op de route genaamd
'blabla' en kies 'Route opnieuw berekenen'
zet nu het beginpunt gedetailleerd in beeld (kaartschaal
niet meer dan 200m, liefst 100m) en loop de hele 'blabla'
route na op verschillen met de originele route
pas de gevonden verschillen aan, de gewijzigde route
wordt meteen herberekend
veiligheidshalve: sla dit nieuwe Mapsource bestand even
op ('Bestand', 'Opslaan')
laadt de herberekende route in je navi
kijk op je navi of die route inderdaad gekopieerd is en
start 'm even om te controleren of je navi er mee overweg
kan
ga naar het tabblad 'Routes' en selecteer de route (ga
er met de muis op staan en klik 1x)
zoom in in het stuk route wat je wilt veranderen (of mbv
de 'zoomknop' en slepen met de muis, of mbv de 'handknop' en
het schuiven van de kaart samen met inzoomen en uitzoomen)
klik 1x op de 'selectieknop'
klik dan 1x (en laat muisknop los) op het deel van de
route welke je wilt verplaatsen; er verschijnen nu zwarte
lijnen van en naar begin- en eindpunt
dit selectiepunt kun je nu verplaatsen: klik 1x op de
weg waar je de route overheen wilt laten gaan: bingo de
route is verplaatst
Aanvulling:
alle aangeklikte punten worden onbenoemde 'viapunten'
in de route
elke laatste actie kan ongedaan worden gemaakt met
'alt-backspace'
start Mapsource en open de route die je wilt aanpassen
selecteer de 'handknop' of de 'selectieknop'
ga met de muis op het viapunt staan wat je eruit wilt
hebben om te kijken wat de naam is van dat viapunt (een
viapunt verschijnt daar met een zwarte vlag)
ga naar de tabbladen links (kaarte, waypoints, routes,
tracks) en klik 2x op de naam van de route,
'route-eigenschappen' opent zich dan
ga naar het linker tabblad 'Via-punten' en zoek het
viapunt op wat eruit moet
klik dat viapunt 1x met de muis aan, dan de 'del' op je
toetsenbord
verlaat 'Route-eigenschappen' met de 'Ok' knop en de
route wordt opnieuw berekend zonder dat viapunt
op de tab-kaart van de route, dubbelklikken op de route,
dan zie je vervolgens alle via-punten
op het viapunt waar je de route wilt doorknippen:
-shift- -pagedown- (alles wordt blauw wat geknipt moet
worden), dan kopieren (ctrl-c), kies -bewerken- -nieuwe
route-, dan plakken (ctrl-v)
terug naar de originele route: op het viapunt (of eentje
terug) waar je de route wilt doorknippen: -shift- -pagedown-
(alles wordt blauw wat geknipt moet worden), dan delete
start Mapsource en open de route die je wilt verlengen
bepaal exact het begin- eindpunt van waaraf je wilt
verlengen (maximale vergroting)
klik op de selectieknop
klik op de naam van de route in het linker venster
klik exact op het begin- of eindpunt en nu zie je
hetzelfde als bij het maken van een nieuwe route: een lijn
aan je cursor, alleen bij het uiteinde staat nu een "+"
nu kun je de route verlengen op dezelfde manier als het
maken van een nieuwe route
Wanneer je GPS
toestel over een track functie beschikt, dan kun je tijdens
het rijden je route opnemen. Deze digitale opname van een
werkelijk gereden route noemt men een track.
download de tracks van je GPS in Mapsource en save 'm
als gdb.
download in installeer WinGDB.
start WinGDB:
selecteer input file (ja juist: de gdb die je net hebt
gesaved).
selecteer als output: Mapsource.
selecteer bij 'Processing Options' de 'Track
Conversion' en vink daar 'Convert tracks to routes with
visible via points' aan.
nu wordt de 'filter' optie zichtbaar. Speel met dat
aantal overgebleven via points, zodat je een redelijk
aantal overhoud (dat ervaar je straks in Mapsource).
Convert.
in Mapsource heb je nu een route, maar die loopt nog
domweg van viapunt naar viapunt en nog niet over de wegen
bereken de route opnieuw, maar houd rekening met de
instellingen in Mapsource: 'Bewerken', 'Voorkeuren',
'Routebepaling'
pas de route eventueel aan (zie hierboven bij 'een
bestaande route aanpassen')
_files/Indexmenu(laten staan)_hnavbar.gif)
